Validação Arquitetural

Introdução

Este documento visa explicar como realizar a validação arquitetural de um projeto Proddígio.

Plugins

Primeiramente é necessário possuir os plugins ASML configurados em sua IDE, para isso basta realizar o download através do link ???????????????????? e adicionar os arquivos .jars na pasta plugins do Eclipse Luna.

Obs.: Ambientes criados com o instalador já possuem os plugins necessários.

Dependências

Adicione as seguintes dependências no pom de seus respectivos projetos:

Comum

<dependency>
    <groupId>br.ufmg.asml</groupId>
    <artifactId>vaccine-comum</artifactId>
    <version> XXXX </version>
    <scope>provided</scope>
</dependency>

Domínio

<dependency>
    <groupId>br.ufmg.asml</groupId>
    <artifactId>vaccine-dominio</artifactId>
    <version> XXXX </version>
    <scope>provided</scope>
</dependency>

Negócio-interface

<dependency>
    <groupId>br.ufmg.asml</groupId>
    <artifactId>vaccine-negocio-interface</artifactId>
    <version> XXXX </version>
    <scope>provided</scope>
</dependency>

Infraestrutura

<dependency>
    <groupId>br.ufmg.asml</groupId>
    <artifactId>vaccine-infraestrutura</artifactId>
    <version>XXXX </version>
    <scope>provided</scope>
</dependency>

Negócio

<dependency>
    <groupId>br.ufmg.asml</groupId>
    <artifactId>vaccine-negocio</artifactId>
    <version> XXXX </version>
    <scope>provided</scope>
</dependency>

Web

<dependency>
    <groupId>br.ufmg.asml</groupId>
    <artifactId>vaccine-web</artifactId>
    <version> XXXX </version>
    <scope>provided</scope>
</dependency>

Habilitando ASML

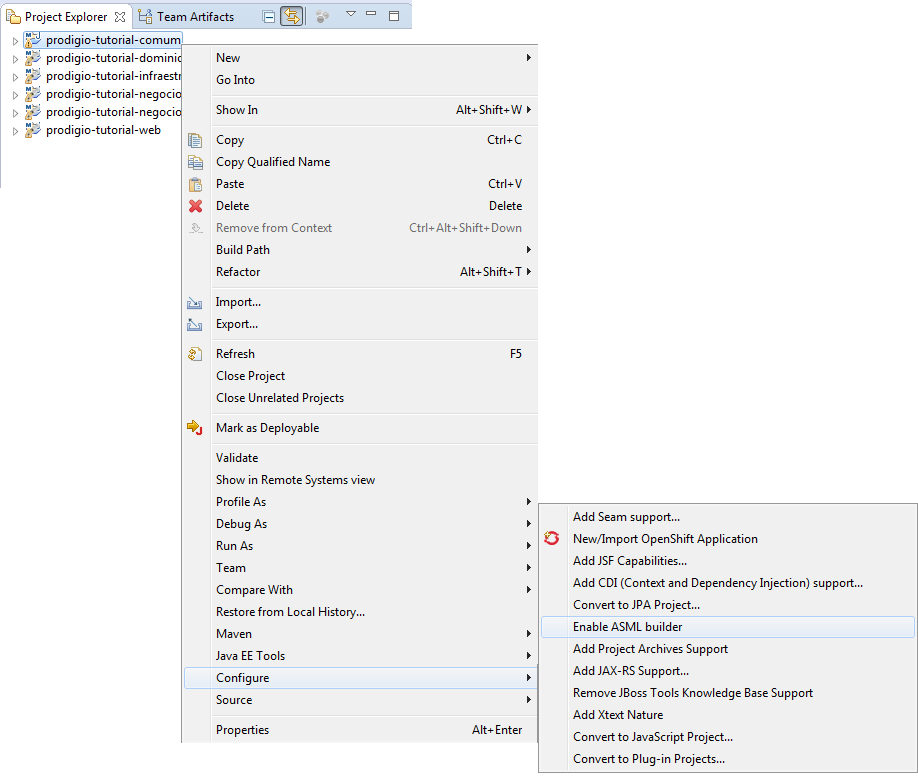

Clique com o botão direito do mouse no projeto e em seguida selecione Configure>>Enable ASML builder

Realize este procedimento em todas os projetos para habilitar o ASML. Obs.: É recomendado que habilite e aplique a vacina em um projeto por vez, do menos dependente para o mais dependente para que se resolva as quebras arquiteturais por partes com maior legibilidade.  

Aplicando Vacina

Acesse o menu Window>>Preferences

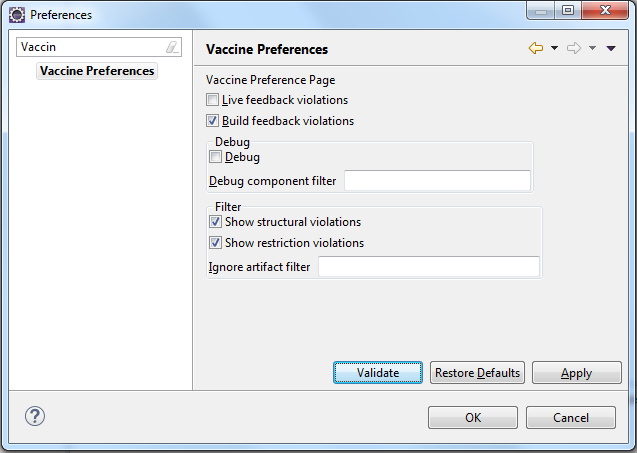

Vá para as configurações de Vaccine Preferences

Possuímos então as seguintes opções:

• LIVE FEEDBACK VIOLATIONS para validações em tempo real marque a opção, mas isso pode comprometer a performance, causar lentidão e provocar sobrecarga.
• BUILD FEEDBACK VIOLATIONS valida o projeto toda vez que o mesmo for compilado.
• DEBUG depura a validação.
• SHOW STRUCTURAL VIOLATIONS exibe as violações estruturais.
• SHOW RESTRICTION VIOLATION exibe as restrições violadas.

Aplique as modificações e clique em VALIDATE para validar seu projeto.

As violações arquiteturais sersão exibidas em Markers:

Arquivo Asml

O padrão arquitetural de cada projeto consta no arquivo ASML localizado no jar de cada vacina.
